Shaft diameter (dr) | 20 mm | +11/-1 µm |
Outer diameter (D) | 32 mm | 0/-19 µm |
Length (L) | 80 mm | ±300 µm |

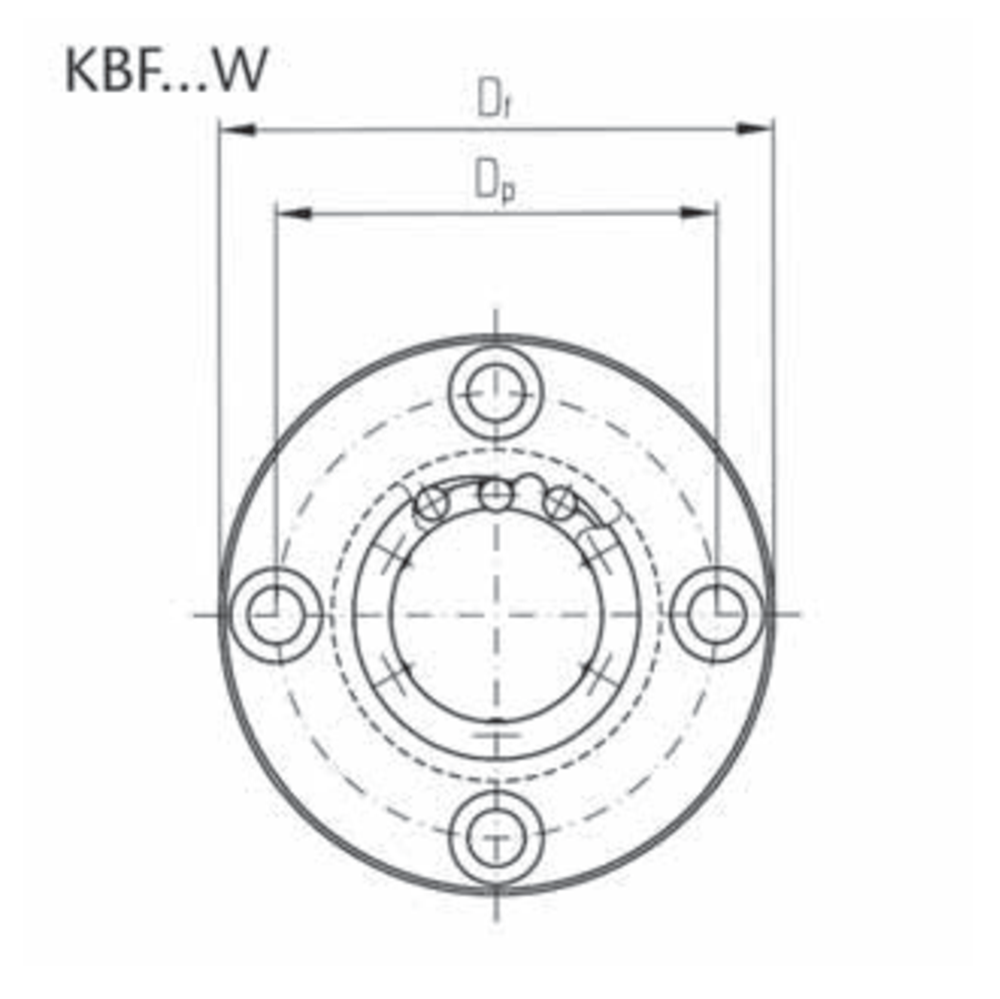

Flange diameter (Df) | 54 mm | |
Flange thickness (t) | 8 mm | |
Hole distance (Dp) | 43 mm | |
Countersink depth (Z) | 5.1 mm | |
Eccentricity | 17 µm | |
Load rating dynamic (C) | 1370 N | |
Static load rating (C0) | 2740 N | |
Operating temperature | -20 / +140 °C |
